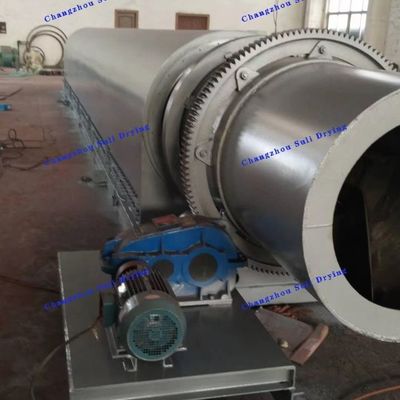

Wysokotemperaturowe gazy dymne pieca obrotowa suszarka bębnowa wysokiego pieca

Wprowadzenie łupów z wysokoognia:

Szlam jest produktem ubocznym procesu wytwarzania żelaza w wysokim piecu.i zanieczyszczenia, takie jak dwutlenek krzemu i tlenek aluminium w rudzie żelaza, reagują z wapnem i innymi substancjami, tworząc stopiony materiał z silikatami i aluminosilikatami jako głównymi składnikamiPo ugasieniu staje się luźnym, porowatym materiałem ziarnistym, czyli szlamem wysokiego pieca lub skróconym szlamem.

Suszarka bębnowa obrotowa, znana również jako suszarka bębnowa obrotowa, jest sprzętem suszącym szeroko stosowanym w sprzęcie górniczym.Jest podzielony na suchacz bębnowy obracający się z bezpośrednim transferem ciepła i suchacz bębnowy obracający się z pośrednim transferem ciepła.
Jest odpowiedni do suszenia koncentratów magnetycznych, ciężkich i pływających rud metalowych i niemetalowych, gliny w przemyśle cementowym oraz śluzu węglowego w przemyśle wydobywczym.Charakteryzuje się wysoką wydajnością i łatwą obsługą. Suszarka bębnowa to poziomy cylinder obrotowy, a różne rodzaje szkrabów o różnych kątach są spawane od przodu do tyłu.Różne rodzaje ogniotrwałych cegieł są wkładane do korpusu pieca obrotowego zgodnie z potrzebamiNa końcu podawania dostarczono pierścień drzwiowy i spiralny skraper, aby zapobiec zrzucaniu materiału.

Struktura wewnętrzna
W celu zwiększenia dobrego kontaktu między różnymi częściami materiału równomiernie rozmieszczonymi na przekroju poprzecznym bębna i medium suszenia, w bębnie zainstalowana jest płyta podnosząca.Istnieje kilka rodzajów płyt podnoszących:
1Płytka podnosząca: nadaje się do dużych kawałków materiału lub materiałów, które łatwo przyklejają się do ściany bębna.
2Płytka podnosząca z czterema siatkami: nadaje się do materiałów o dużej gęstości, nieszczelnych lub trudnych do rozproszenia.o pojemności nieprzekraczającej 10 W. powierzchnia styku między materiałem a gorącym gazem jest większa niż powierzchnia podnoszącej płyty podnoszącej,i może zwiększyć szybkość wypełniania materiału i zmniejszyć wysokość spada materiału zmniejszyć utratę pyłu.
3Płyty podnoszące w kształcie krzyża lub ramy: odpowiednie do małych kawałków kruchego materiału, łatwo rozpraszającego się,aby materiały mogły być równomiernie rozproszone na całym przekroju poprzecznym bębna.
4. Płytka podnosząca z rękawem: płytka podnosząca do suchacza bębnowego obracającego się z przeniesieniem ciepła (lub podgrzewaniem półpromiennego).
5. Płytka podnosząca w kształcie siatki (w kształcie wentylatora) nadaje się do materiałów z bardzo drobnymi cząstkami, które łatwo powodują leczenie proszku.Kiedy cylinder obraca się, materiał jest odwrócony i stale w kontakcie z gorącym gazem.możliwość przenoszenia suchego materiału przez gaz zmniejsza się ze względu na zmniejszenie wysokości materiału spadającego.
W celu umożliwienia szybkiego i równomiernego dostarczania materiału do płyty podnoszącej,spiralna płyta przewodnicza może być również zainstalowana w odległości 1 ~ 5 m od końca podawania, aby zapobiec przyklejeniu się mokrego materiału i gromadzeniu się na ścianie cylindruJednocześnie, ponieważ suszony materiał jest łatwo podnoszony i zaniechany przez gazy wydechowe, nie instaluje się żadnej płyty podnoszącej w odległości 1-2 m od końca wyładowania.

Charakterystyka:
1Suszarka zaprojektowana i wyprodukowana z wielokombinacyjnym urządzeniem podnoszącym dokonała wielu innowacji technicznych w systemie urządzeń podnoszących.Przyjmuje nowe urządzenie podnoszące wielokombinacyjne, aby przezwyciężyć zjawisko "tunelu wiatrowego" tradycyjnej suszarki, z wysoką sprawnością cieplną i zmniejszonym o około 20% zużyciem węgla.
2Przystosowany jest do różnych pieców spalinowych: pieca wrzącego o wysokiej temperaturze, pieca wtrysku proszku do miętania węgla i pieca ręcznego dodawania węgla.
3Przesyłowe przekładnie wykorzystują przekładnie wymienne na szpilki, aby zastąpić tradycyjne przekładnie ze stali odlewanej, oszczędzając koszty inwestycji i znacznie zmniejszając koszty utrzymania i czas.
4Centralny system sterowania umożliwia centralne monitorowanie i zarządzanie mikroprzedsiębiorstwami w dużych przedsiębiorstwach.
5Pojemność produkcyjna jest większa i może być eksploatowana nieprzerwanie;
6. Struktura jest prosta i wygodna w obsłudze;
7- Niewiele awarii i niskie koszty utrzymania;
8Ma szeroki zakres zastosowań i może być stosowany do suszenia materiałów granulowanych. Jest również korzystny dla tych materiałów o wysokiej przyczepności;
9. elastyczność operacyjna jest duża, a produkcja pozwala na duży zakres wahań produkcji produktu bez wpływu na jakość produktu;
10Łatwe do czyszczenia.
